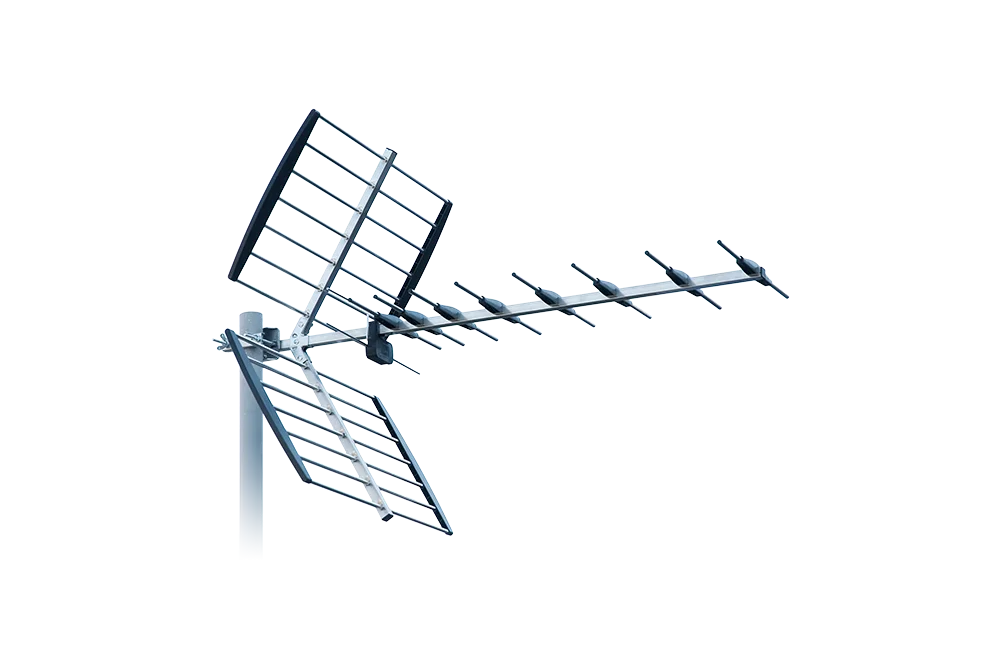

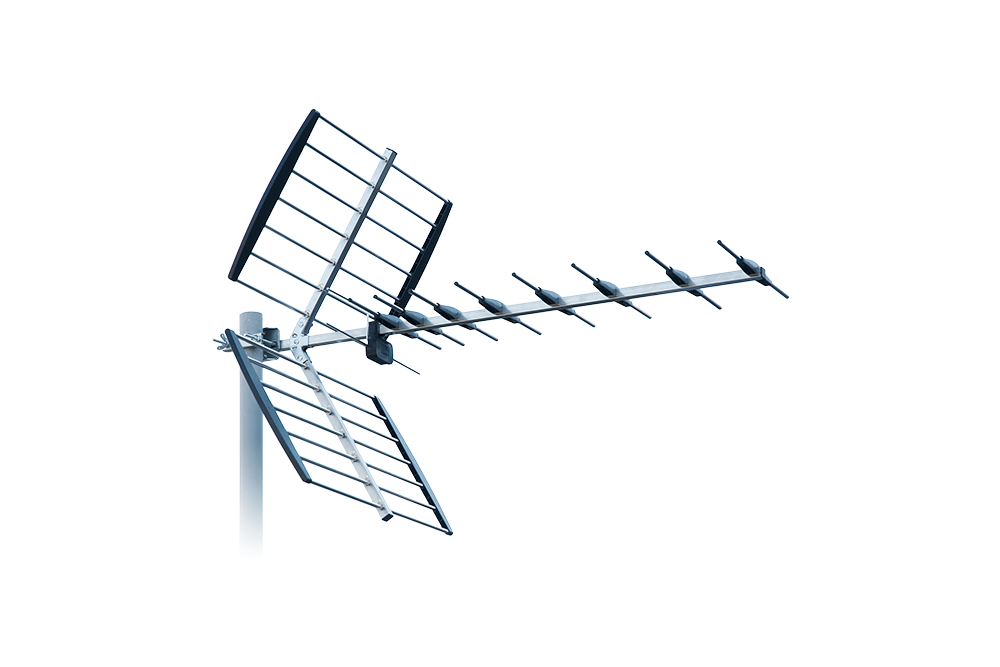

UHF TV antena DTM-27

Pasivne antene

• DTM-27 F: Osnovna izvedba antene, z  »F« ženskim konektorjem.
• DTM-27 FL: Antena z YAGI LTE 800 HQ BASIC filtrom in »F« ženskim konektorjem.
• DTM-27 FL+: Antena z YAGI LTE 800 HQ PLUS filtrom in »F« ženskim konektorjem.
• DTM-27 FLT: Antena z YAGI LTE 800 LIGHT filtrom in »F« ženskim konektorjem.
• DTM-27 FLT7: Antena z YAGI LTE 700/800 LIGHT filtrom in »F« ženskim konektorjem.

Aktivne antene z nizkošumnim ojačevalnikom

• DTM-27 GLT: Antena z aktivnim YAGI LTE filtrom (ojačevalnik DIGI-YAGI 18U in YAGI LTE 800 LIGHT filter) in »F« ženskim konektorjem.
• DTM-27 GLT7: Antena z aktivnim YAGI LTE filtrom DIGI-YAGI 18U L7 (ojačevalnik DIGI-YAGI 18U in YAGI LTE 700/800 LIGHT filter) in »F« ženskim konektorjem.
• DTM-27 FG: Antena z ojačevalnikom DIGI-YAGI 18U in »F« ženskim konektorjem.

YAGI LTE filtri (pasivne komponente), antenski ojačevalniki DIGI-YAGI (aktivne komponente) ali Aktivni YAGI LTE filtri (activne componente) so narejeni kot enojni sim. členi.
Lahko jih vgradimo samo v YAGI antene, ki imajo DTX dipol (v vse DTX, DTM, TRIPLEX in UF antene).
Imajo vgrajen “F” ženski konektor in se lahko uporabljajo tudi za nadgradnjo obstoječe antene. Za zamenjavo sim. člena potrebujete orodje.

Antena z vgrajenim antenskim ojačevalnikom DIGI-YAGI ali Aktivnim YAGI LTE filtrom sprejema signale samo, če je sim. člen (ojačevalnik ali aktivni filter) napajan z električnim tokom.
Napaja se lahko iz zunanjega antenskega napajalnika ali neposredno iz digitalnega zemeljskega sprejemnika DVB-T. Napajanje poteka preko istega koaksialnega kabla kot je prenos signala iz antene k TV sprejemniku.

Antenski ojačevalnik DIGI-YAGI 16U:

Frekvenčni pas: kanali 21-69 (470-862 MHz)
Ojačanje: 16 dB @ enosmerna 5-24 V
valovanje: 1,8 dB
Šumno število: 2 dB
Maks. izhodni nivo: 98 dBμV
Napajanje: 22 mA @ enosmerna 5-24 V
Konektor: »F« ženski
Ima vgrajene tri dodatne NOTCH (stop band) filtre za TETRA 400 in GSM 900 MHz in 1,1 GHz frekvence.

Antenski ojačevalnik DIGI-YAGI 18U:

Frekvenčni pas: kanali 21-69 (470-862 MHz)
Ojačanje: 18 dB @ enosmerna 5-24 V
valovanje: 1,4 dB
Šumno število: 2 dB
Maks. izhodni nivo: 96 dBμV
Napajanje: 25 mA @ enosmerna 5-24 V
Konektor: »F« ženski

YAGI LTE 800 HQ BASIC filter:

Filter spusti vse frekvence v pasu UHF DVB-T od 470 to 790 MHz (do vključno frekvence kanala 60) in primarno zaduši signale nad frekvenco 791 MHz (od kanala 60 naprej).
Zadušitev LTE 4G frekvenc od 791 do 862 MHz (kanali 61-69) je -30 dB.
Vsebuje HQ SAW filtre.

YAGI LTE 800 HQ PLUS filter:

LTE HQ PLUS filter je nadgradnja LTE 800 HQ BASIC filtra.
Ima vgrajene dodatne NOTCH (stop band) filtre za TETRA 400 in GSM 900 MHz frekvence.
Filter spusti vse frekvence v pasu UHF DVB-T od 470 to 790 MHz (do vključno frekvence kanala 60) in primarno zaduši signale nad frekvenco 791 MHz (od kanala 60 naprej).
Zadušitev LTE 4G frekvenc od 791 do 862 MHz (kanali 61-69) je -35 dB.
Vsebuje HQ SAW filtre.

YAGI LTE 800 LIGHT filter:

Filter spusti vse frekvence od 0 to 790 MHz (do vključno frekvence kanala 60) in primarno zaduši signale nad frekvenco 791 MHz (od kanala 60 naprej).
Zadušitev LTE 4G frekvenc od 791 do 862 MHz (kanali 61-69) je -20 dB.

YAGI LTE 700/800 LIGHT filter:

Filter spusti vse frekvence od 0 to 697 MHz (do vključno frekvence kanala 48) in primarno zaduši signale nad frekvenco 698 MHz (od kanala 48 naprej).
Zadušitev LTE 4G frekvenc od 698 do 862 MHz (kanali 49-69) je -20 dB.

Aktivni YAGI LTE filter DIGI-YAGI 18U L8:

Aktivni YAGI LTE filter je enojni sim. člen z vgrajenih antenskim ojačevalnikom DIGI-YAGI 18U in YAGI LTE 800 LIGHT filtrom.

Aktivni YAGI LTE filter DIGI-YAGI 18U L7:

Aktivni YAGI LTE filter je enojni sim. člen z vgrajenih antenskim ojačevalnikom DIGI-YAGI 18U in YAGI LTE 700/800 LIGHT filtrom.

• Kanali (frekvenca): UHF kanali 21-69 (470-862 MHz)
• Število elementov: 27
• Dobitek: 10-14 dB(i)
• Razmerje naprej-nazaj: %mygt% 26 dB
• Širina glavnega lista: Horizontalna 42° ; Vertikalna 54°
• Dolžina antene: 103,5 cm
• Inklinacija: 0°-10°
• Zunanji premer droga za montažo antene: 20-62 mm
