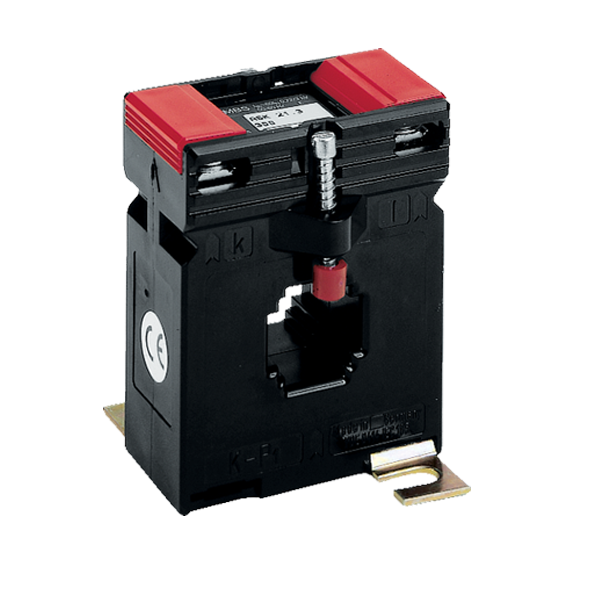

Tokovni merilni transformatorji ASR, ASK, WSK
Merilni transformatorji ASR, ASK, WSK merijo izmenicne tokove in so narejeni, da pretvorijo visoke vrednosti tokov v nizke.
Current Measuring Transformers
Primarni tok: od 30A do 7.500A
Sekundarni tok: 5A
Razred točnosti: 0.5, 1.0, 3
| Tip | Moč | Iprim/5A | Primarni vodnik |
| ASR 20.30 | 1 VA ... 7.5 VA | 50 A ... 300 A | Ø 21 mm |
| ASR 201.3 | 1 VA ... 7.5 VA | 50 A ... 300 A | Ø 21 mm |
| ASR 21.3 | 1 VA ... 10 VA | 100 A ... 600 A | Ø 22,5 mm |
| ASR 22.3 | 1 VA ... 15 VA | 40 A ... 600 A | Ø 22,5 mm |
| ASR 22.3 2U | 2.5 VA ... 10 VA | 100 A ... 600 A | Ø 22,5 mm |
| ASK 205.3 | 1 VA ... 10 VA | 60 A ... 400 A | 20x5 mm, Ø 17,5 mm |
| ASK 21.3 | 1 VA ... 15 VA | 40 A ... 600 A | 20x10 mm, Ø 19,2 mm |
| ASK 231.5 | 1 VA ... 15 VA | 50 A ... 600 A | 30x10 mm, Ø 28 mm |
| ASK 31.3 | 1 VA ... 10 VA | 50 A ... 750 A | 30 x 10 mm, 2 x 20 x 10 mm, Ø 26 mm |
| ASK 31.3 2 U | 2.5 VA ... 15 VA | 100 A ... 600 A | 30 x 10 mm, 2 x 20 x 10 mm, Ø 26 mm |
| ASK 31.4 | 1.25 VA ... 15 VA | 50 A ... 750 A | 30 x 10 mm, 2 x 20 x 10 mm, Ø 28 mm |
| ASK 31.4 2U | 2.5 VA ... 15 VA | 100 A ... 600 A | 30 x 10 mm, 2 x 20 x 10 mm, Ø 28 mm |
| ASK 31.4 3U | 2.5 VA ... 15 VA | 100 A ... 600 A | 30 x 10 mm, 2 x 20 x 10 mm, Ø 28 mm |
| ASK 31.5 | 1 VA ... 30 VA | 40 A ... 750 A | 30 x 10 mm, 2 x 20 x 10 mm, Ø 28 mm |
| ASK 31.5 2U | 2.5 VA ... 15 VA | 75 A ... 600 A | 30 x 10 mm, 2 x 20 x 10 mm, Ø 28 mm |
| ASK 41.3 | 1 VA ... 15 VA | 100 A ... 800 A | 40 x 12 mm, 32 x 18 mm, Ø 26 mm |
| ASK 421.4 | 1 VA ... 30 VA | 30 A ... 500 A | 20 x 10 mm, Ø 20 mm |
| ASK 41.4 | 1.25 VA ... 30 VA | 50 A ... 1000 A | 40 x 10 mm, 2 x 30 x 5 mm, Ø 32 mm |
| ASK 41.4 2U | 2.5 VA ... 15 VA | 100 A ... 1000 A | 40 x 10 mm, 2 x 30 x 5 mm, Ø 32 mm |
| ASK 41.4 3U | 2.5 VA ... 15 VA | 100 A ... 1000 A | 40 x 10 mm, 2 x 30 x 5 mm, Ø 32 mm |
| ASK 412.4 | 1.25 VA ... 30 VA | 50 A ... 800 A | 40 x 10 mm, 30 x 15 mm, Ø 30.5 mm |
| ASK 541.4 | 1 VA ... 30 VA | 30 A ... 1000 A | 40 x 10 mm, 2 x 30 x 5 mm, Ø 32 mm |
| ASK 51.4 | 1.5 VA ... 30 VA | 100 A ... 1250 A | 50 x 12 mm, 2 x 40 x 10 mm, Ø 44 mm |
| ASK 51.4 2U | 2.5 VA ... 30 VA | 200 A ... 1200 A | 50 x 12 mm, 2 x 40 x 10 mm, Ø 44 mm |
| ASK 51.4 3U | 2.5 VA ... 15 VA | 200 A ... 1200 A | 50 x 12 mm, 2 x 40 x 10 mm, Ø 44 mm |
| ASK 61.4 | 1.5 VA ... 30 VA | 200 A ... 1600 A | 63 x 10 mm, 2 x 50 x 10 mm, Ø 44 mm |
| ASK 61.4 2U | 2.5 VA ... 30 VA | 250 A ... 1600 A | 63 x 10 mm, 2 x 50 x 10 mm, Ø 44 mm |
| ASK 61.4 3U | 2.5 VA ... 15 VA | 200 A ... 1600 A | 63 x 10 mm, 2 x 50 x 10 mm, Ø 44 mm |
| ASK 63.4 | 1.5 VA ... 15 VA | 300 A ... 2000 A | 60 x 30 mm, 50 x 40 mm, Ø 44 mm |
| ASK 63.6 | 1.5 VA ... 30 VA | 200 A ... 2000 A | 60 x 30 mm, Ø 30 mm |
| ASK 81.4 | 2.5 VA ... 45 VA | 400 A ... 2000 A | 80 x 10 mm, 60 x 30 mm, 2 x 60 x 10 mm, Ø 55 mm |
| ASK 81.4 2U | 5 VA ... 30 VA | 500 A ... 2000 A | 80 x 10 mm, 60 x 30 mm, 2 x 60 x 10 mm, Ø 55 mm |
| ASK 101.4 | 5 VA ... 45 VA | 500 A ... 2500 A | 100 x 10 mm, 2 x 80 x 10 mm, Ø 70 mm |
| ASK 101.4 2U | 5 VA ... 30 VA | 600 A ... 2500 A | 100 x 10 mm, 2 x 80 x 10 mm, Ø 70 mm |
| ASK 103.3 | 5 VA ... 45 VA | 750 A ... 3000 A | 2 x 100 x 10 mm, 3 x 80 x 10 mm, Ø 85 mm |
| ASK 123.3 | 5 VA ... 45 VA | 1000 A ... 4000 A | 123 x 30 mm, 3 x 100 x 10 mm, Ø 100 mm |
| ASK 129.10 | 5 VA ... 45 VA | 1000 A ... 7500 A | 120 x 10 mm |
| WSK 30 | 2.5 VA ... 5 VA | 1 A ... 20 A | - |
| WSK 40 | 2.5 VA ... 15 VA | 1 A ... 30 A | - |
| WSK 60 | 2.5 VA ... 15 VA | 5 A ... 30 A | - |
| WSK 70.6 | 2.5 VA ... 15 VA | 25 A ... 100 A | - |
-
