Merilnik električne energije IE38Mx
Merilniki energije IE38Mx so namenjeni merjenju energije v trifaznih električnih omrežjih in se lahko uporabljajo v stanovanjskih, industrijskih ter komunalnih aplikacijah. Števec meri energijo neposredno v 3-žičnih in 4-žičnih omrežjih po principu hitrega vzorčenja napetostnih in tokovnih signalov. Števci IE38Mx imajo MID certifikat.
Kompakten trifazni števec za neposredno priključitev in montažo na DIN letev.
- Razred B za merjenje aktivne energije
- Razred 2 za merjenje jalove energije

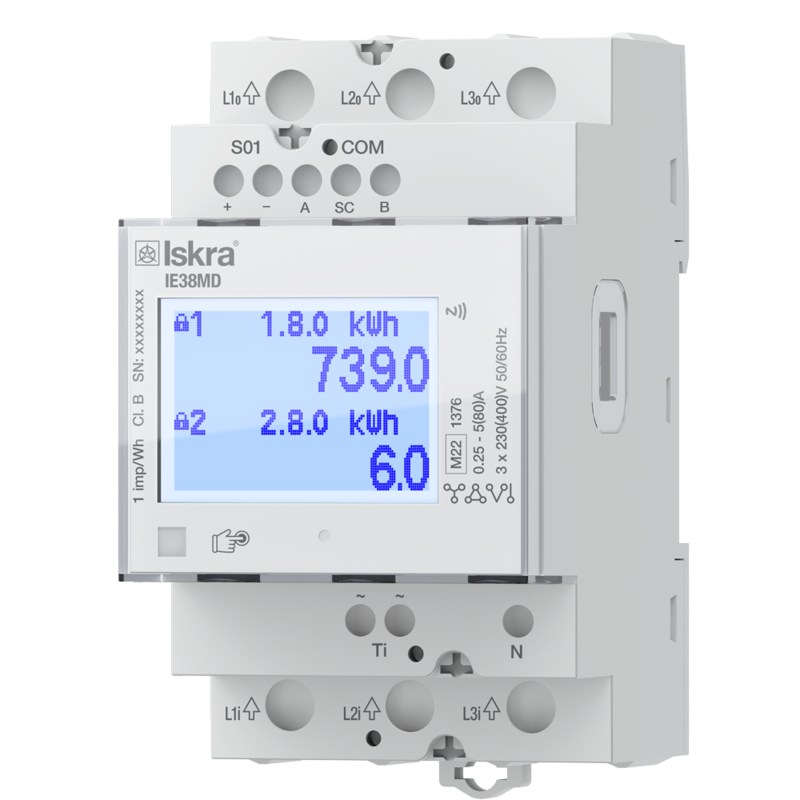

Smart Energy Meter IE38MD
- Kompakten trifazni števec za neposredno priključitev in montažo na DIN letev
- Razred B za merjenje aktivne energije in razred 2 za merjenje jalove energije, MID certificiran
- Največji tok: 80 A (Imax)
- Različice: 2 x S0, S0 + RS485 (Modbus), S0 + M-Bus
- Tarifni vhod
- Stranska IR-komunikacija za dodatne module
- NFC za enostavno nastavljanje in odčitavanje podatkov
- Obratovalna temperatura okolice do 70 °C
- Trifazni števec za neposredno priključitev in montažo na DIN letev
- Razred B za merjenje aktivne energije v skladu z EN 62053-21
- MID certifikat za razred B po EN 50470-3
- Razred 2 za merjenje jalove energije v skladu z IEC 62053-23
- Dvosmerno merjenje energije (uvoz/izvoz)
- Največji tok: 80 A (Imax)
- Segmentni matrični LCD prikazovalnik
- Večnamenska rdeča LED na sprednji strani
- Serijska IR-komunikacija
- Merjenja:
- Moč (aktivna/jalova/navidezna)
- Energija (aktivna/jalova/navidezna, posamezna faza in skupno)
- Napetost vsake faze
- Tok vsake faze
- Medfazna napetost
- Medfazni kot
- Frekvenca
- Faktor moči (posamezna faza in skupno)
- Fazni kot (posamezna faza in skupno)
- Aktivni tarifni režim
- THD napetosti
- THD toka
- Drugi večnamenski pulzni izhod (samo za IE38MS)
- Modbus RS485 serijska komunikacija (samo za IE38MD)
- M-Bus serijska komunikacija (samo za IE38MM)
- Tarifni vhod (230 V AC)
- Upravljanje tarif (do 6 tarif prek komunikacije)
- Obratovalna temperatura: -25 °C do 70 °C
- Funkcija omejevanja (Alarm) za zaznavanje preseženih vrednosti in sprožitev BICOM stikala prek IR-komunikacije
- Plombiran pokrov priključkov
- Montaža na DIN letev v skladu z EN 60715
- Širina: 3 DIN moduli
- IE38MS – MID (IR, NFC), 2x S0, dvojna tarifa, 80 A, 3-fazni števec energije
- IE38MM – MID (IR, NFC, M-Bus), S0, dvojna tarifa, 80 A, 3-fazni števec energije
- IE38MD – MID (IR, NFC, Modbus), S0, dvojna tarifa, 80 A, 3-fazni števec energije
-
