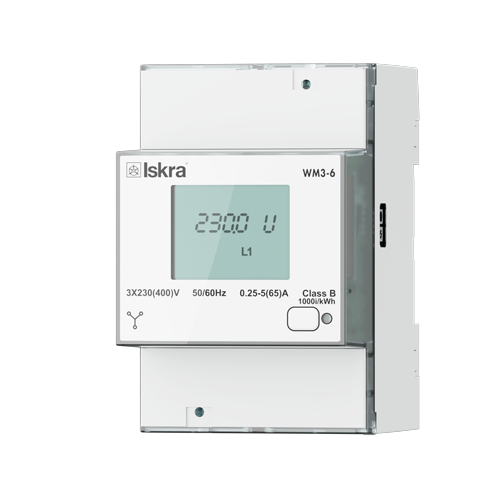

Merilnik električne energije WM3x6
Merilniki energije WM3-6 in WM3M6 (certifikat MID) so namenjeni merjenju energije iz trifaznega električnega omrežja. Lahko jih uporabljamo v stanovanjskih, industrijskih in komunalnih ustanovah.
Merilniki merijo energijo neposredno v 4-žičnem omrežju skladno s hitrim vzorčenjem signalov električne napetosti in električnega toka. Vgrajeni mikroprocesor meri moč (delovno/jalovo/navidezno), energijo (delovno/jalovo/navidezno), tok, napetost, frekvenco, faktor moči, kot moči.
Mikroprocesor krmili tudi LCD-zaslon, LED-diodo, komunikacijo IR in opcijsko komunikacijo.
Smart Energy Meter WM3-6
- trifazna priključitev merilnika neposredno na DIN-letev
- odobren certifikat MID (opcijsko) WM3-6 ali WM3M6, razred 1 za delovno energijo, skladno s standardom EN 62053-21 in B skladno s standardom EN 50470-3
- razred 2 za jalovo energijo, skladno s standardom EN 62053-23
- maksimalen tok (Imax) 65 A
- bazni tok 5 A (Ib)
- nazivna napetost 3x230 V / 400 V (Un)
- napetostno območje delovanja (-20 % ... + 15%) Un
- nazivna frekvenca 50 Hz ali 60 Hz
- lastna poraba napetosti %mylt% 8 VA pri Un na fazo
- lastna poraba toka %mylt% 0,8 VA pri Ib na fazo
- temperaturno območje delovanja skladno s standardom EN 50470
- digitalni zaslon 7+1 digitalnimi enotami (ločljivost 100 Wh)
- večnamenska rdeča LED-dioda
- konstantna LED 1000 imp/kWh
- infrardeča serijska komunikacija IR
-
